防爆防腐操作柱

 一、型號含義：
        1. 鑄鋁合金外殼,壓鑄成形,表面噴塑；
        2. 具有防水,防塵等性能；
        3. 按鈕,開關,指示燈,電流表；
        4. 電流表量程由用戶確定；
        5. 內裝防爆元件引進德國技術生產；
        6. 如有特殊要求可特制；
        7. 符合GB3836-2000,IEC60079 標準要求：
            1）BZC53(LBZ/LCZ)防爆操作柱適用于1區、2區危險場所；
            2）BZC53(LBZ/LCZ)防爆操作柱適用于IIA, IIB, IIC類爆炸性氣體環境 ；
            3）BZC53(LBZ/LCZ)防爆操作柱適用于可燃性粉塵場所 ；

  二、產品特點：
         1. BZC53(LBZ/LCZ)防爆操作柱外殼采用鋁合金壓鑄成型、表面高壓靜電嘖塑 ；
         2. BZC53(LBZ/LCZ)防爆操作柱具有防水、防塵等性能 ；
         3. BZC53(LBZ/LCZ)防爆操作柱.按鈕、開關、指示燈、電流表等組成多種功能由用戶自由選擇；
         4. BZC53(LBZ/LCZ)防爆操作柱電流表量程由用戶指定 ；
         5. BZC53(LBZ/LCZ)防爆操作柱內裝防爆元件性能良好、美觀精致、經久耐用 ；
         6. BZC53(LBZ/LCZ)防爆操作柱立式或掛式安裝 ；
         7. BZC53(LBZ/LCZ)防爆操作柱如有特殊要求可特制 ；
         8. BZC53(LBZ/LCZ)防爆操作柱符合GB3836-2000, IEC60079標準要求.


  三、 內部元件性能特點介紹：
          a. BZC53(LBZ/LCZ)防爆操作柱內指示燈是我公司新開發的防爆指示燈，采用完整的整流、穩壓、濾波電路電源采用高亮度LED、壽命長、 發光高度高,防爆指示燈透明罩全部采用進口PC材料具有很好的透光性和散射性能有效的把指示燈光傳散射出去 ；
          b. BZC53(LBZ/LCZ)防爆操作柱按鈕操作頭采用高強度工程塑料注塑成型具有很好的抗磨.耐老化、抗腐蝕,并且操作靈活；
          c. BZC53(LBZ/LCZ)防爆操作柱防爆按鈕芯子為隔爆型防爆元件，防爆性能可靠、拆裝方便 ；
          d. BZC53(LBZ/LCZ)防爆操作柱開關芯子采用萬能組合結構電氣功能可任意組合，防爆結構有獨立隔爆滅弧室，獨立的復位裝置，分合動 作可靠 ；
          e. BZC53(LBZ/LCZ)防爆操作柱全新設計的72型防爆電流表有5倍過載能力，配制方型觀察透明窗 ；
          f.  BZC53(LBZ/LCZ)防爆操作柱體蓋可配置合頁、需要時訂貨請注明 ；


   四、 產品型號舉例及性能參數：
          名稱型號 防爆標志 防護等級 防腐等級 使用類別 額定電壓 額定電流 進線口螺紋 電纜外徑
          防爆操作柱BZC53(LBZ/LCZ)-K1G ExdⅡCT6 IP55 WF1 AC3/AC4 220/280V 10A G1 12-17
          防爆操作柱BZC53(LBZ/LCZ)-A2D2G
          防爆操作柱BZC53(LBZ/LCZ)-B1K1G
          防爆操作柱BZC53(LBZ/LCZ)-A2K1G
          防爆操作柱BZC53(LBZ/LCZ)-B1D2K1G
          防爆操作柱BZC53(LBZ/LCZ)-A2D2K1G

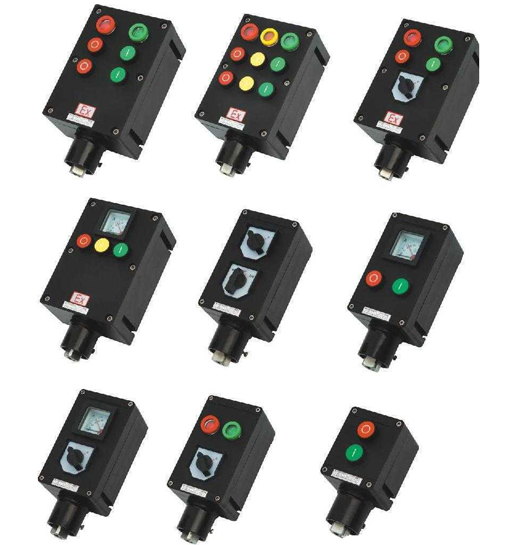

    五、外型及安裝舉例：
           BZC53(LBZ/LCZ)-K1G 防爆操作柱一開關掛式
           BZC53(LBZ/LCZ)-A2D2G 防爆操作柱兩燈兩鈕掛式
           BZC53(LBZ/LCZ)-B1K1G 防爆操作柱一表一開關掛式
           BZC53(LBZ/LCZ)-A2K1G 防爆操作柱兩鈕一開關掛式
           BZC53(LBZ/LCZ)-B1D2K1G 防爆操作柱兩燈一表一開關掛式
           BZC53(LBZ/LCZ)-A2D2K1G 防爆操作柱兩燈兩鈕一開關掛式

    六、訂貨須知及舉例：
          1. BZC53(LBZ/LCZ)防爆操作柱在戶外使用時請使用防雨罩，產品性能將更加優越 ；
          2. 在選型請根據總單元及分單元含義、注明開關按鈕指示燈、電流表各自的數量規格及其產品的安裝方式，進出線目方向等，詳細注明所需產品的型號 ；
          3. 總單元中注明所需開關、按鈕、指示燈、電流表數量、規格產品按裝方式進線方式如:二鈕一表二燈掛式，注為:BZC53-A2B1D2G ；

          4. 分單元中詳細注明開關按鈕、指示燈.電流表.各目的參數，如:數量.規格.電壓 ；

          5. 完整的訂貨代號:

             總單元和分單元選定后組合一起就是完整的選型代號。如訂貨代號:BZC53-A2B1D2G. A2-21. B1-1（100 / 5）. D2-1Rd/1Gd
              此產品:二鈕一表二燈掛式表量程100/5,指示燈為220V,綠、紅各1個，2個按鈕規格均能為一常開一常閉
